المحركات السائر ذات عزم الدوران العالي: دليل شامل

تمثل المحركات المتدرجة حجر الزاوية في التحكم في الحركة الحديثة، حيث توفر تحديد المواقع بدقة وإمكانية التكرار دون الحاجة إلى أنظمة ردود فعل معقدة. تقوم هذه المحركات الكهربائية المتزامنة بدون فرش بتحويل النبضات الرقمية إلى دورات ميكانيكية دقيقة للعمود، تتحرك في خطوات منفصلة. هذه الخاصية تجعلها لا غنى عنها في التطبيقات التي تتراوح من الإلكترونيات الاستهلاكية إلى الآلات الصناعية المتطورة. ومع ذلك، عندما تتطلب التطبيقات ليس فقط الدقة ولكن أيضًا قوة كبيرة لتحريك الأحمال الثقيلة أو التغلب على الاحتكاك أو الحفاظ على الوضع تحت الضغط، فقد يكون محرك السائر القياسي غير كافٍ. هذا هو المكان الذي فئة محركات السائر ذات عزم الدوران العالي يصبح حرجا.

في سياق محركات السائر، يشير "عزم الدوران العالي" إلى قدرة المحرك على توليد قوة دوران فائقة مقارنة بالمحركات القياسية ذات الحجم أو الإطار المادي المماثل. عزم الدوران هو المقياس الأساسي لقوة المحرك، فهو يحدد مقدار الحمل الذي يمكنه تسريعه وقيادته والحفاظ على ثباته. لا يمكن المبالغة في أهمية عزم الدوران العالي في التطبيقات الصعبة. على سبيل المثال، في مجال الروبوتات، يعد عزم الدوران العالي أمرًا ضروريًا للمحركات المشتركة التي يجب أن تدعم وزن الذراع الآلية وحمولتها. في التصنيع باستخدام الحاسب الآلي، فإنه يضمن أن أداة القطع يمكن أن تتحرك بدقة من خلال المواد دون توقف. في الأساس، تعمل محركات السائر ذات عزم الدوران العالي على سد الفجوة بين الحاجة إلى الدقة الدقيقة والحاجة إلى طاقة ميكانيكية كبيرة وتمكين الابتكار في المجالات التي تتطلب كليهما.

فهم المحركات السائر

لكي نقدر بشكل كامل مزايا محركات السائر ذات العزم العالي، يجب على المرء أولاً أن يفهم المبادئ الأساسية التي تحكم جميع محركات السائر. على عكس محركات التيار المستمر القياسية التي تدور بشكل مستمر عند تطبيق الجهد الكهربي، يتحرك المحرك السائر بزيادات زاوية ثابتة تُعرف بالخطوات. يتكون الهيكل الداخلي للمحرك من جزء ثابت (الجزء الثابت) مع ملفات كهرومغناطيسية متعددة وجزء دوار (الدوار) يحتوي عادةً على مغناطيس دائم أو قلب منفذ مغناطيسيًا. من خلال تنشيط ملفات الجزء الثابت بتسلسل محدد، يتم إنشاء مجال مغناطيسي يجذب الجزء الدوار، مما يجعله يتماشى مع المجال وبالتالي يدور بزاوية دقيقة مع كل نبضة يتم تلقيها من وحدة التحكم.

هناك عدة أنواع أساسية من محركات السائر، ولكل منها خصائص تشغيلية مميزة. محركات السائر ذات المغناطيس الدائم (PM). تتميز بدوار مزود بمغناطيس دائم، مما يوفر عزم دوران جيد وزاوية خطوة كبيرة نسبيًا، ولكنها غالبًا ما توفر دقة وعزم دوران أقل مقارنة بالأنواع الأخرى. المحركات السائر ذات الممانعة المتغيرة (VR). تحتوي على دوار من الحديد الناعم يتماشى مع مسار المجال المغناطيسي الأقل ترددًا (المقاومة المغناطيسية)؛ هذه أقل شيوعًا اليوم. النوع الأكثر شيوعًا، خاصة في التطبيقات عالية الأداء، هو محرك السائر الهجين . يجمع هذا التصميم بين مبادئ كل من محركات PM وVR، وذلك باستخدام دوار مغناطيسي دائم مع أسنان تتفاعل مع الجزء الثابت المسنن الكهرومغناطيسي. يسمح هذا التكوين الهجين بزوايا خطوة صغيرة جدًا، وإخراج عزم دوران عالي، ودقة موضعية ممتازة، مما يجعله التصميم السائد محرك متدرج ذو عزم دوران عالي التطبيقات.

هناك عدة مصطلحات أساسية ضرورية لفهم مواصفات محرك السائر. ال زاوية الخطوة يحدد المسافة الزاوية التي يدورها العمود مع كل نبضة فردية، عادةً 1.8 درجة (200 خطوة / دورة) أو 0.9 درجة (400 خطوة / دورة) للمحركات الهجينة. عقد عزم الدوران هو الحد الأقصى لعزم الدوران الذي يمكن أن يمارسه المحرك عندما يكون ثابتًا مع تنشيط اللفات، وهو تصنيف حاسم لـ محرك متدرج ذو عزم دوران عالي لأنه يدل على قدرته على الثبات في موقف ضد قوة خارجية. على العكس من ذلك، عزم الدوران الماسك هو عزم الدوران الموجود عندما لا يتم تنشيط ملفات المحرك، الناتج عن التفاعل المغناطيسي بين الجزء المتحرك ذو المغناطيس الدائم والجزء الثابت؛ وهذا يوفر قوة إمساك سلبية طفيفة.

ما هو عزم الدوران العالي؟

تحديد عزم الدوران في المحركات السائر

من الناحية الميكانيكية، عزم الدوران هو مقياس لقوة الدوران المطبقة على جسم ما. بالنسبة للمحرك السائر، فهي القوة الدورانية التي يمكن أن يولدها عمود المحرك لإحداث الحركة أو مقاومتها. إنه مشابه لمفهوم القوة في النظام الخطي. وبالتالي، فإن عزم الدوران العالي يدل على قدرة المحرك على إنتاج قوة دوران قوية. يعد هذا أمرًا بالغ الأهمية للتطبيقات التي تتضمن تسريع الأحمال الثقيلة، أو قيادة الآليات ذات الاحتكاك العالي، أو الحفاظ على تحديد الموقع بدقة تحت ضغط خارجي ثابت. ومن المهم التمييز بين أ محرك متدرج ذو عزم دوران عالي ليست بالضرورة فئة مختلفة من المحركات ولكنها بالأحرى تسمية لمحركات السائر المصممة لتوفير قيم عزم دوران أعلى بكثير من خط الأساس القياسي لحجم إطارها.

كيف يتم قياس عزم الدوران وتحديده

يُقاس عزم الدوران في المحركات السائر عادةً بوحدة نيوتن متر (N·m) أو أونصة-بوصة (oz-in). أهم مواصفات عزم الدوران الموجودة في ورقة بيانات المحرك هي عقد عزم الدوران . هذا هو أقصى عزم دوران يمكن أن ينتجه المحرك في حالة توقف تام عندما يتم تنشيط ملفاته بالكامل. إنه بمثابة المؤشر الأساسي لقوة المحرك. تمثيل حاسم آخر هو منحنى عزم الدوران ، رسم بياني يرسم عزم الدوران المتوفر للمحرك مقابل سرعة دورانه. يعد هذا المنحنى أمرًا حيويًا لأن عزم دوران محرك السائر يتناقص مع زيادة سرعته بسبب تأثيرات الحث والمجال الكهرومغناطيسي الخلفي. فهم سرعة المحرك السائر مقابل عزم الدوران تعد العلاقة ضرورية لاختيار محرك يعمل بشكل مناسب عبر نطاق التشغيل المطلوب بالكامل للتطبيق، مما يضمن عدم توقفه عند السرعات الأعلى.

العوامل المؤثرة على عزم الدوران

إن عزم الدوران الناتج من محرك السائر ليس قيمة ثابتة؛ يتأثر بالعديد من العوامل التشغيلية والتصميمية. التيار الموفر للملفات المحرك هو المحرك الأساسي. يؤدي التيار الأعلى بشكل عام إلى مجال مغناطيسي أقوى وبالتالي عزم دوران أعلى، بما يصل إلى حدود تصميم المحرك. يلعب جهد الإمداد أيضًا دورًا حاسمًا، خاصة عند السرعات العالية. يسمح الجهد العالي للتيار بتغيير الاتجاه في ملفات المحرك بسرعة أكبر، مما يساعد على الحفاظ على عزم الدوران عند سرعات الدوران المتزايدة. تم تصميم التصميم المادي للمحرك، بما في ذلك جودة مواده المغناطيسية، وعدد أسنان الجزء الثابت، وفجوة الهواء بين العضو الدوار والجزء الثابت، لتحقيق أقصى قدر من توليد عزم الدوران. على سبيل المثال، أ محرك متدرج ذو عزم دوران عالي نيما 23 سيتم تصميمه باستخدام هذه العوامل المحسنة لتوفير عزم دوران أكبر من محرك NEMA 23 القياسي.

مزايا المحركات السائر ذات عزم الدوران العالي

الميزة الأساسية لاستخدام أ محرك متدرج ذو عزم دوران عالي هي الزيادة الكبيرة في الطاقة الميكانيكية المتاحة لمهام التحكم في الحركة. تُترجم هذه القدرة المحسنة إلى العديد من الفوائد الأساسية التي تعتبر بالغة الأهمية لنجاح التطبيقات كثيرة المتطلبات. الفائدة الأكثر وضوحًا هي القدرة على التعامل مع أحمال القصور الذاتي الأكبر والتغلب على الاحتكاك الكبير. في أنظمة مثل أجهزة التوجيه CNC أو سيور النقل الآلية، يجب ألا يقوم المحرك بتحريك رأس الأداة أو الحزام فحسب، بل يجب أيضًا تسريع الكتلة وإبطائها بسرعة. المحرك ذو عزم الدوران غير الكافي قد يتوقف أو يفقد خطواته في ظل هذه المتطلبات، في حين أن أ محرك متدرج ذو عزم دوران عالي يوفر القوة اللازمة لضمان التشغيل الموثوق، وبالتالي توسيع نطاق التطبيقات الممكنة وتحسين متانة التطبيقات الحالية.

تحسين الدقة وانخفاض كبير في الأخطاء الموضعية هي ميزة رئيسية أخرى. العالي عقد عزم الدوران إن خاصية هذه المحركات تسمح لها بالحفاظ على موقعها بشكل صارم ضد القوى أو الاهتزازات الخارجية غير المتوقعة. يعد هذا أمرًا بالغ الأهمية في تطبيقات مثل التجميع الدقيق أو تحديد موضع الأجهزة الطبية، حيث يمكن أن يؤدي الانحراف الدقيق إلى الفشل. علاوة على ذلك، يساعد احتياطي عزم الدوران الكبير على منع التوقف، وهو سبب شائع لفقد الخطوات. تحدث الخطوات المفقودة عندما يفشل المحرك في تنفيذ الحركة المطلوبة، مما يؤدي إلى تراكم الخطأ الموضعي الذي لا يستطيع نظام الحلقة المفتوحة اكتشافه. من خلال العمل بشكل جيد ضمن قدرة عزم الدوران، أ محرك متدرج ذو عزم دوران عالي يقلل هذا الخطر إلى حد كبير، مما يضمن أن الموضع الفعلي للماكينة يتطابق دائمًا مع الموضع المقصود الذي تطلبه وحدة التحكم.

وأخيرًا، توفر هذه المحركات مرونة أكبر في التصميم وطول العمر. لا يضطر المهندسون إلى دفع المحرك إلى حدوده التشغيلية، مما يؤدي غالبًا إلى ارتفاع درجة الحرارة وتقليل العمر الافتراضي. بدلاً من ذلك، يمكنهم تحديد أ محرك متدرج ذو عزم دوران عالي التي تعمل بكفاءة وبرودة ضمن غلاف أدائها. تسمح هذه المساحة العلوية أيضًا للأنظمة بالتعامل مع الأحمال المتغيرة أو العوائق غير المتوقعة بشكل أكثر رشاقة دون حدوث فشل كارثي. القدرة على استخدام إطار محرك أكثر إحكاما، مثل محرك متدرج ذو عزم دوران عالي نيما 23 ، لتحقيق الأداء الذي قد يتطلب إطارًا أكبر وأكثر تعقيدًا، يعد منفعة مباشرة لهذه التقنية، مما يتيح تصميمات ميكانيكية أكثر انسيابية وكفاءة.

تطبيقات المحركات السائر ذات العزم العالي

المزيج الفريد من الدقة والموثوقية والقوة يجعل محرك متدرج ذو عزم دوران عاليs مناسبة لمجموعة واسعة من التطبيقات في العديد من الصناعات. إن قدرتها على توفير حركة يمكن التحكم فيها في خطوات منفصلة دون الحاجة إلى أجهزة استشعار ردود الفعل، تعمل على تبسيط تصميم النظام مع ضمان الدقة.

في مجال الروبوتات هذه المحركات هي المشغلات المفضلة لحركة المفاصل، خاصة في أذرع الروبوت التي يجب أن تتعامل مع الحمولات الثقيلة. ال محرك متدرج ذو عزم دوران عالي for robotics يوفر القوة اللازمة لتوضيح الأطراف والقابضين بدقة مع دعم وزن الذراع نفسها والشيء الذي يحمله. يعد هذا أمرًا ضروريًا للمهام التي تتراوح من التجميع الصناعي واللحام إلى أتمتة المختبرات المعقدة. ال عقد عزم الدوران يضمن أن الذراع يمكنه الحفاظ على موضعه دون الانجراف، حتى عند تشغيله ولكن ليس أثناء الحركة.

آلات التصنيع باستخدام الحاسب الآلي يمثل تطبيقًا كلاسيكيًا حيث الدقة والقوة غير قابلة للتفاوض. أ محرك السائر لجهاز التوجيه CNC يجب أن تقوم التطبيقات بتحريك أداة القطع عبر مواد مثل المعدن أو الخشب أو البلاستيك، مما يواجه مقاومة كبيرة. ال محرك متدرج ذو عزم دوران عالي يضمن اتباع مسار الأدوات بدقة دون توقف، مما قد يؤدي إلى إتلاف قطعة العمل وربما تلف الجهاز. تنطبق نفس المبادئ على معدات CNC الأخرى مثل المخارط، وقواطع البلازما، وقواطع الليزر، حيث يعد الأداء المتسق أمرًا بالغ الأهمية للجودة والإنتاجية.

عالم الطباعة ثلاثية الأبعاد يعتمد بشكل كبير على محركات السائر لكل من حركة المحور وقذف الفتيل. مع زيادة حجم الطابعات وسرعتها، وبما أن المواد مثل ABS والنايلون تتطلب المزيد من القوة للدفع عبر الطارد، يزداد الطلب على عزم الدوران. أ محرك متدرج للطابعات ثلاثية الأبعاد ذو عزم دوران عالي يضمن محاذاة دقيقة للطبقة عن طريق منع الخطوات المفقودة على المحاور X وY وZ، بينما يوفر محرك الطارد عالي عزم الدوران تدفقًا ثابتًا للخيوط، مما يؤدي إلى جودة طباعة أعلى وموثوقية.

الأتمتة الصناعية هو مجال واسع حيث هذه المحركات في كل مكان. إنهم يقودون أنظمة النقل في آلات التعبئة والتغليف ، تشغيل الصمامات، ووضع المكونات فيها آلات الاختيار والمكان . في هذه البيئات، تعد المتانة والتشغيل المستمر أمرًا بالغ الأهمية. استخدام محرك السائر الصناعي ذو عزم الدوران العالي يضمن الموثوقية على المدى الطويل والقدرة على أداء المهام المتكررة بدقة عالية لملايين المرات. بالنسبة للبيئات القاسية، خيارات مثل محرك متدرج ذو عزم دوران عالي IP65 أو حتى محرك متدرج خارجي بتصنيف IP67 متوفرة لمقاومة دخول الغبار والرطوبة.

المعدات الطبية يتطلب أعلى مستويات الدقة والنظافة والموثوقية. محركات السائر ذات عزم الدوران العالي تُستخدم في أجهزة مثل أجهزة التحليل الآلية ومضخات التسريب والروبوتات الجراحية ومعدات التصوير. تتحكم حركتها الدقيقة في التعامل مع العينات، وتوصيل الجرعة، وتحديد موضع أجهزة الاستشعار والأدوات. في كثير من الحالات أ محرك متدرج منخفض الضوضاء لأتمتة المختبر أو تم تحديد الاستخدام الطبي لضمان بيئة تشغيل هادئة. إن الطبيعة المتوقعة لتشغيل المحركات المتدرجة، جنبًا إلى جنب مع عزم الدوران العالي، تجعلها مثالية لهذه التطبيقات الحساسة.

وبالإضافة إلى ذلك، تظهر باستمرار التطبيقات المتخصصة. يتم استخدامها في مشغلات السيارات لضبط المرآة والتحكم في دواسة الوقود، في آلات الطباعة لتغذية الورق الدقيقة، وفي أنظمة الطاقة المتجددة مثل محرك متدرج متتبع للطاقة الشمسية وعزم دوران عالي الوحدات التي تقوم بضبط الألواح لتتبع الشمس وداخلها التحكم في درجة توربينات الرياح آليات.

كيفية اختيار محرك السائر ذو عزم الدوران العالي المناسب

اختيار المناسب محرك متدرج ذو عزم دوران عالي لتطبيق معين يتطلب إجراء تقييم منهجي للعديد من المعالم الرئيسية. يمكن أن يؤدي الاختيار الخاطئ إلى ضعف الأداء، أو توقف المحرك، أو ارتفاع درجة الحرارة، أو الفشل المبكر.

متطلبات عزم الدوران

الخطوة الأكثر أهمية هي التحديد الدقيق لمتطلبات عزم الدوران للتطبيق. يتضمن ذلك حساب عزم الدوران اللازم لتسريع قصور الحمل والتغلب على أي قوى مستمرة، مثل الاحتكاك أو الجاذبية. يجب أن يوفر المحرك عزم دوران يتجاوز عزم الدوران الأقصى الذي يتطلبه التطبيق طوال نطاق سرعة التشغيل بالكامل، كما هو محدد بواسطة سرعة المحرك السائر مقابل عزم الدوران منحنى. من أفضل الممارسات تضمين هامش أمان بنسبة 30-50% أعلى من المتطلبات المحسوبة لمراعاة المتغيرات غير المتوقعة مثل تغيرات الاحتكاك أو تفاوتات التصنيع. الاستشارة أ مخطط عزم الدوران للمحرك السائر يعد المحرك المرشح أمرًا ضروريًا للتحقق من أن منحنى عزم الدوران الخاص به يلبي متطلبات التطبيق عند السرعات المنخفضة والعالية.

حجم المحرك والإطار

الحجم المادي للمحرك، غالبًا ما يتم توحيده بواسطة NEMA توفر أحجام الإطارات (على سبيل المثال، NEMA 17، NEMA 23، NEMA 34)، إشارة عامة لقدرة الطاقة الخاصة بها. أ محرك متدرج ذو عزم دوران عالي نيما 23 سيوفر عادةً عزم دوران أكبر من محرك NEMA 17، بينما أ محرك متدرج ذو إطار كبير مثل NEMA 34 سيكون قادرًا على إنتاج عزم دوران أعلى. ومع ذلك، فإن حجم الإطار وحده ليس مؤشرًا مثاليًا؛ يؤثر التصميم الداخلي وجودة المواد بشكل كبير على عزم الدوران الفعلي. يجب أن يوازن الاختيار بين متطلبات عزم الدوران والمساحة المتاحة وقيود التثبيت داخل الماكينة.

الجهد والتيار

تعد مطابقة المواصفات الكهربائية للمحرك مع السائق ومصدر الطاقة أمرًا ضروريًا لتحقيق الأداء المقدر. المحرك التصنيف الحالي هو الحد الأقصى للتيار لكل مرحلة الذي يمكن التعامل معه دون ارتفاع درجة الحرارة. يجب أن يكون السائق قادرًا على توصيل هذا التيار. العرض الجهد بنفس القدر من الأهمية. يسمح الجهد العالي للتيار بالتصاعد بسرعة في ملفات المحرك، وهو أمر ضروري للحفاظ على عزم الدوران عند السرعات العالية. سيؤدي تشغيل محرك بمصدر طاقة ذي جهد منخفض للغاية إلى انخفاض سريع في عزم الدوران مع زيادة السرعة، وهي ظاهرة واضحة للعيان على منحنى عزم دوران المحرك.

زاوية الخطوة

ال زاوية الخطوة يحدد القرار الجوهري للمحرك. يوفر المحرك القياسي 1.8 درجة 200 خطوة لكل دورة، بينما يوفر المحرك 0.9 درجة 400 خطوة. بالنسبة للتطبيقات التي تتطلب تحكمًا موضعيًا دقيقًا للغاية، أو زاوية خطوة أصغر أو استخدام محرك قادر على ذلك com.com.microstepping مفيد. من المهم أن تتذكر أنه على الرغم من أن الخطوات الدقيقة تزيد من الدقة، إلا أنها لا تزيد الدقة بشكل ملحوظ؛ يكون عزم الدوران الناتج عند موضع الخطوة الدقيقة أقل منه في موضع الخطوة الكاملة.

العوامل البيئية

ال operating environment must be considered to ensure reliability. Factors such as ambient temperature, presence of contaminants like dust or moisture, and exposure to vibrations can impact motor selection. For example, in a wash-down environment or an outdoor application, an محرك متدرج ذو عزم دوران عالي IP65 أو أعلى سيكون ضروريًا لمنع الضرر. قد تتطلب درجات الحرارة المحيطة المرتفعة خفض قدرة المحرك (استخدامه دون الحد الأقصى لمواصفات عزم الدوران) لمنع ارتفاع درجة الحرارة، أو اختيار محرك بفئة درجة حرارة أعلى.

أفضل منتجات المحركات السائر ذات عزم الدوران العالي

اختيار نموذج معين من مجموعة واسعة من المتاحة محرك متدرج ذو عزم دوران عاليs يمكن أن تكون شاقة. تعرض النظرة العامة التالية مجموعة من المنتجات مصنفة حسب نقاط قوة تطبيقها النموذجية، مع تسليط الضوء على الميزات الرئيسية دون الرجوع إلى أسماء تجارية محددة. توضح هذه القائمة التنوع المتاح للمهندسين والمصممين.

1. محرك السائر ذو عزم الدوران العالي NEMA 17: يعد هذا المحرك المدمج بمثابة العمود الفقري في التطبيقات التي تكون فيها المساحة محدودة ولكن لا يمكن المساس بالأداء. أنها تحظى بشعبية استثنائية في الراقية الطباعة ثلاثية الأبعاد والأتمتة على نطاق صغير. توفر الإصدارات الحديثة قيم عزم الدوران التي تنافس النماذج الأكبر والأقدم، مما يجعلها مثالية للأدوات الدقيقة والمدمجة الروبوتات المفاصل.

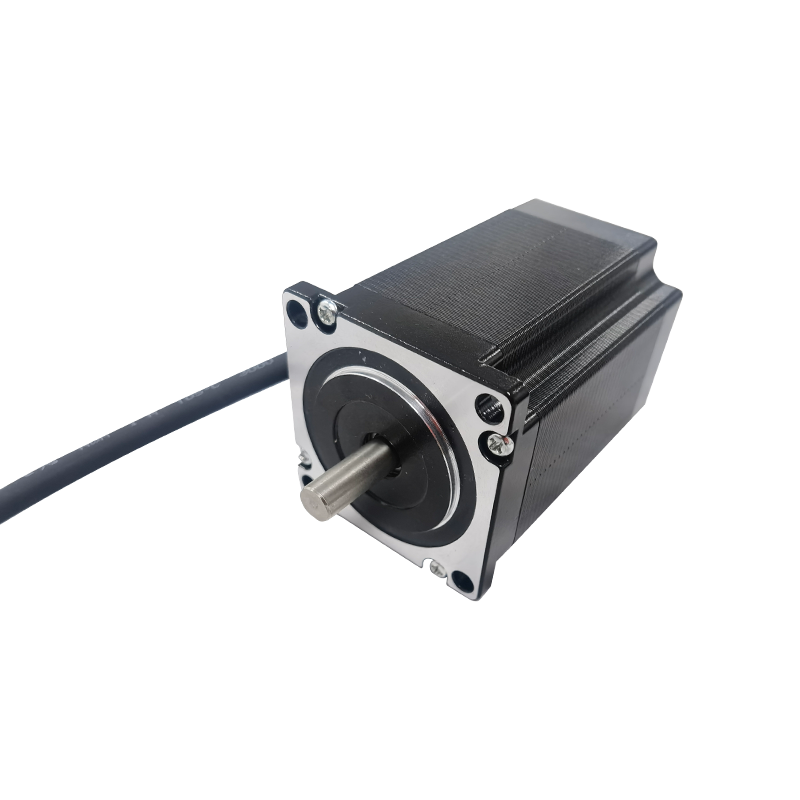

2. محرك السائر ذو عزم الدوران العالي NEMA 23: يمكن القول إن حجم الإطار الأكثر شيوعًا لتطبيقات الطاولة المطلوبة، هو محرك متدرج ذو عزم دوران عالي نيما 23 يوفر توازنًا ممتازًا بين الحجم والقوة والتكلفة. إنه الخيار الأمثل ل أجهزة التوجيه باستخدام الحاسب الآلي وآلات الطحن الصغيرة، وأكبر طابعات ثلاثية الأبعاد . تنوعها يجعلها مناسبة لمجموعة واسعة من الأتمتة الصناعية المهام.

3. محرك متدرج ذو عزم دوران عالي NEMA 34: عندما تكون هناك حاجة إلى قوة كبيرة، هذا محرك متدرج ذو إطار كبير هي الخطوة التالية للأعلى. وهي مصممة للخدمة الشاقة CNC الآلات والجسور الصناعية وأنظمة التشغيل الآلي التي يجب أن تنقل أحمالًا كبيرة. تعتبر هذه المحركات ضرورية للتطبيقات التي تتطلب قوة دفع عالية، كما هو الحال في الحجم الكبير آلات الطباعة .

4. موجهة السائر المحركات: يدمج هذا النوع علبة تروس كوكبية مع معيار محرك السائر الهجين . يعمل تقليل التروس على مضاعفة عزم الدوران الناتج بشكل كبير مع تقليل سرعة الإخراج، مما يخلق تجربة استثنائية محرك ذو عزم دوران منخفض دورة في الدقيقة . يعد هذا مثاليًا لتطبيقات مثل محركات الناقل، ومشغلات الصمامات، وأي نظام يتطلب قوة عالية بسرعات بطيئة يمكن التحكم فيها.

5. محرك متدرج مقاوم للماء (IP65/IP67): مصممة للبيئات القاسية، و محرك متدرج ذو عزم دوران عالي IP65 مقاوم للغبار ومحمي ضد نفاثات الماء، مما يجعله مناسبًا لتجهيز الأطعمة والمشروبات، آلات التعبئة والتغليف والتطبيقات الخارجية. ان محرك متدرج خارجي بتصنيف IP67 يوفر حماية أكبر ضد الغمر المؤقت، وهو مثالي للاستخدام تعقب الطاقة الشمسية الأنظمة أو المعدات الزراعية.

6. حلقة مغلقة عالية عزم الدوران السائر المحركات: يجمع هذا النظام المتقدم بين أ محرك متدرج ذو عزم دوران عالي مع التشفير المتكامل. يوفر برنامج التشفير ردود فعل في الوقت الحقيقي لبرنامج تشغيل متخصص، مما يؤدي إلى إنشاء ملف حلقة مغلقة نظام يمكنه اكتشاف وتصحيح الخطوات الفائتة. توفر هذه التقنية بساطة المحرك المتدرج مع الموثوقية والأداء عالي السرعة للمؤازرة، مما يجعلها مثالية للمهام الحرجة المعدات الطبية وعالية الإنتاجية آلات الاختيار والمكان .

7. محرك متدرج ذو عزم دوران عالي مع جهاز تشفير مدمج ورأس تروس: يمثل هذا حلاً هندسيًا عالي الجودة يجمع محركًا ورأس تروس لمضاعفة عزم الدوران وجهاز تشفير للتغذية المرتدة الموضعية في وحدة واحدة. هذا محرك مزود بجهاز تشفير متكامل ورأس تروس يبسط التصميم والتركيب لمهام الحركة المعقدة، مما يوفر عزم دوران عاليًا وسرعة منخفضة وضمان التحكم في حزمة مدمجة لتطبيقات مثل أذرع الروبوت و مشغلات السيارات .

8. محرك متدرج فائق الدقة: الse motors are engineered for applications requiring the utmost accuracy and smoothness, such as in جهاز طبي التصنيع أو أتمتة المختبرات. غالبًا ما تتميز بزوايا خطوة دقيقة جدًا ويتم تحسينها للحد الأدنى من الاهتزاز والضوضاء، مما يجعلها مؤهلة لتكون محرك متدرج منخفض الضوضاء لأتمتة المختبر .

9. محرك متدرج معتمد للصناعات المنظمة: غالبًا ما تتطلب المحركات المستخدمة في المعدات الطبية أو الفضائية أو العامة شهادات رسمية. أ محرك متدرج مع شهادات CE / UL / RoHS يُظهر الامتثال لمعايير السلامة الدولية والمعايير البيئية والتوافق الكهرومغناطيسي، وهو شرط أساسي للكثيرين جهاز طبي و consumer-facing applications.

10. محرك السائر الهجين ذو عزم الدوران العالي المخصص: بالنسبة للتطبيقات ذات القيود الميكانيكية أو الكهربائية أو البيئية الفريدة، أ محرك متدرج هجين عالي عزم الدوران مخصص قد يكون الحل الوحيد. يمكن للموردين تعديل التصميمات القياسية باستخدام تصميمات خاصة أحجام رمح أو الموصلات أو اللفات أو الطلاءات أو المواد المغناطيسية لتلبية متطلبات الأداء الدقيق وعامل الشكل.

قيادة المحركات السائر ذات العزم العالي

تحقيق الأداء المقدر من أ محرك متدرج ذو عزم دوران عالي يعتمد كليًا على إقرانه بإلكترونيات محرك الأقراص الصحيحة. المحرك نفسه هو جهاز سلبي. يحدد السائق ومصدر الطاقة مدى فعالية تحويل الطاقة الكهربائية إلى حركة ميكانيكية.

سائقي المحركات السائر هي الرابط الحاسم بين إشارة التحكم والمحرك. إنهم يأخذون نبضات خطوة واتجاه منخفضة الطاقة من وحدة التحكم في الحركة ويترجمونها إلى تيار عالي الطاقة اللازم لقيادة ملفات المحرك. ل محرك متدرج ذو عزم دوران عاليs ، يعد اختيار تقنية السائق أمرًا بالغ الأهمية. تعمل برامج التشغيل الأساسية في أوضاع الخطوة الكاملة أو نصف الخطوة، والتي يمكن أن تكون كافية لبعض التطبيقات ولكنها تؤدي غالبًا إلى اهتزاز ملحوظ. برامج تشغيل Microstepping ينصح بشدة. فهي تقسم كل خطوة كاملة إلكترونيًا إلى خطوات صغيرة أصغر، مما يؤدي إلى حركة أكثر سلاسة بشكل ملحوظ، وتقليل الضوضاء المسموعة، وتحسين الاستقرار عند السرعة المنخفضة. تعد قدرة السائق على توصيل تيار ثابت أمرًا حيويًا للحفاظ على عزم الدوران، خاصة عند السرعات العالية.

إمدادات الطاقة يجب أن يتم اختياره بعناية. يجب أن يكون جهد مصدر الطاقة أعلى بكثير من الجهد المقنن للمحرك للتغلب على EMF الخلفي المتولد عند السرعة. القاعدة العامة الشائعة هي استخدام جهد إمداد من 5 إلى 20 ضعف الجهد المقنن للمحرك، طالما لم يتم تجاوز الحد الأقصى لجهد السائق. يجب أن يكون مصدر الطاقة أيضًا قادرًا على توصيل التيار الذي يتطلبه المحرك. يجب أن يكون التصنيف الحالي (بالأمبير) للإمداد مساويا على الأقل لمجموع التيار المطلوب من قبل جميع المحركات التي يتم قيادتها، على الرغم من أنه من المستحسن وجود هامش لمتطلبات الذروة.

إشارات التحكم هي الأوامر الرقمية التي تملي الحركة. تستخدم الغالبية العظمى من برامج تشغيل السائر الحديثة واجهة بسيطة ذات إشارتين: الخطوة والاتجاه. كل نبضة على خط STEP تأمر المحرك بتحريك زيادة واحدة (خطوة أو خطوة صغيرة). ويحدد تردد هذه النبضات سرعة المحرك. يحدد المستوى (مرتفع أو منخفض) على خط الاتجاه اتجاه الدوران. هذه البساطة تجعل التحكم أ محرك متدرج ذو عزم دوران عالي واضحة لوحدات التحكم الدقيقة وPLCs.

الأسلاك والاتصالات يجب تنفيذها بشكل صحيح لضمان الموثوقية ومنع الضرر. يعد استخدام أسلاك ذات مقياس مناسب أمرًا ضروريًا للتعامل مع تيار المحرك دون انخفاض الجهد الزائد أو التسخين. يجب أن تكون الاتصالات بالسائق آمنة، ومن الممارسات الجيدة استخدام الكابلات المحمية لإشارات الخطوة والاتجاه لحمايتها من الضوضاء الكهربائية، والتي يمكن أن تسبب سلوكًا حركيًا غير منتظم. يعد التأريض المناسب للسائق ومصدر الطاقة وإطار المحرك أمرًا بالغ الأهمية أيضًا للتشغيل المستقر.

استكشاف المشكلات الشائعة وإصلاحها

حتى مع الاختيار الصحيح محرك متدرج ذو عزم دوران عالي ونظام القيادة، يمكن أن تنشأ مشاكل أثناء التشغيل. يعد فهم الأسباب الجذرية للمشاكل الشائعة أمرًا ضروريًا للحفاظ على موثوقية النظام وأدائه.

توقف المحرك هي واحدة من القضايا الأكثر شيوعا. يحدث ذلك عندما يتجاوز عزم الدوران الذي يتطلبه الحمل عزم الدوران الذي يمكن للمحرك إنتاجه بسرعة معينة. السبب الرئيسي هو التطابق غير الصحيح بين قدرة المحرك ومتطلبات التطبيق، والذي غالبًا ما يتم الكشف عنه بواسطة سرعة المحرك السائر مقابل عزم الدوران منحنى. يمكن أيضًا أن يكون سبب المماطلة هو عدم كفاية إمدادات الكهرباء. إن مصدر طاقة صغير الحجم لا يمكنه توفير الجهد الكافي سوف يتسبب في انخفاض سريع في عزم الدوران مع زيادة السرعة. وبالمثل، فإن ضبط السائق على حد تيار أقل من تصنيف المحرك سيمنع المحرك من توليد عزم الدوران الكامل. تشمل الحلول إعادة حساب متطلبات عزم الدوران بهامش أمان أكبر، أو اختيار محرك ذو منحنى عزم دوران أعلى، أو زيادة جهد الإمداد ضمن حدود السائق، أو تكوين خرج التيار للسائق بشكل صحيح.

ارتفاع درجة الحرارة هي خاصية طبيعية للمحركات السائر، حيث أنها تسحب التيار حتى عندما تكون ثابتة. ومع ذلك، يمكن للحرارة المفرطة أن تؤدي إلى تدهور العزل وتقصير مدة العزل دورة حياة محرك السائر . السبب الأكثر شيوعًا هو تشغيل المحرك عند الحد الأقصى للتيار أو بالقرب منه لفترات طويلة. سيؤدي استخدام تيار زائد لتحقيق عزم دوران أكبر مما تم تصميم المحرك من أجله إلى توليد الحرارة. وتشمل الأسباب الأخرى ارتفاع معدل الخطوات عند السرعات المنخفضة حيث يكون إنتاج عزم الدوران مرتفعًا، أو عدم كفاية التبريد في بيئة التطبيق. للتخفيف من ارتفاع درجة الحرارة، تأكد من ضبط تيار السائق بشكل مناسب - في كثير من الأحيان إلى التيار المقنن للمحرك - وليس مرتفعًا دون داع. يمكن أن يكون تحسين تدفق الهواء حول المحرك أو إضافة المشتت الحراري أمرًا فعالاً. بالنسبة لتطبيقات الخدمة المستمرة التي تتطلب عزم دوران عاليًا، فإن اختيار محرك ذو تصنيف عزم دوران أعلى من اللازم تمامًا سيسمح له بالعمل بشكل أكثر برودة.

الاهتزاز والضوضاء متأصلة في طبيعة الخطوة المنفصلة لمحركات السائر، لكنها يمكن أن تصبح مشكلة في التطبيقات الدقيقة. تظهر هذه المشكلات بشكل أكثر وضوحًا عند السرعات المنخفضة وعند ترددات رنين المحرك. يمكن أن يؤدي الاهتزاز إلى تآكل ميكانيكي سابق لأوانه ويقلل من دقة تحديد المواقع في الأنظمة الحساسة. الحل الأساسي هو استخدام com.com.microstepping برامج التشغيل، التي تعمل على تسهيل الحركة بين الخطوات الكاملة، مما يقلل بشكل كبير من الاهتزاز والضوضاء المسموعة. ميكانيكيًا، يمكن أن يؤدي التأكد من تثبيت المحرك بشكل آمن وربطه بشكل صحيح بالحمل إلى تخفيف الاهتزازات. إذا كان الرنين عند سرعات معينة يمثل مشكلة، فمن الممكن برمجة نظام التحكم للتسريع خلال تلك السرعات بسرعة بدلاً من العمل بثبات داخلها.

تحديد المواقع غير دقيقة في نظام السائر ذو الحلقة المفتوحة يشير دائمًا إلى الخطوات المفقودة. يحدث هذا عندما يفشل المحرك في الانتقال إلى الوضع المتحكم به لأن عزم الحمل يتجاوز عزم دوران المحرك المتاح. النظام غير مدرك للخطأ، مما يؤدي إلى تراكم الانجراف الموضعي. غالبًا ما يكون السبب الجذري هو عدم كفاية عزم الدوران، كما هو الحال في المماطلة. ومع ذلك، يمكن أن يحدث ذلك أيضًا بسبب أحمال الصدمات المفاجئة أو معدلات التسارع المفرطة التي تتطلب عزم دوران فوريًا يتجاوز قدرة المحرك. لتجنب عدم الدقة، يجب التحقق من الاختيار الأولي للمحرك مقابل منحنى عزم الدوران. بالنسبة للتطبيقات التي تكون فيها الخطوات المفقودة غير مقبولة، فإن الحل الأقوى هو الانتقال إلى ملف محرك متدرج ذو حلقة مغلقة وعزم دوران عالي نظام. يستخدم هذا النظام جهاز تشفير لمراقبة الموضع وسيقوم تلقائيًا بتصحيح أي خطوات مفقودة، مما يضمن دقة جهاز السائر مع موثوقية المؤازرة.

الاتجاهات المستقبلية في المحركات السائر ذات العزم العالي

ال field of محرك متدرج ذو عزم دوران عاليs ليست ثابتة. إنها تتطور لتلبية متطلبات الأتمتة المتطورة والهندسة الدقيقة. هناك العديد من الاتجاهات الرئيسية التي تشكل تطورها المستقبلي.

التقدم في المواد الحركية والتصميم تؤدي إلى تحسينات مستمرة في كثافة الطاقة. إن استخدام مغناطيس دائم عالي الجودة، مثل النيوديميوم، وفولاذ التصفيح المحسن للجزء الثابت والدوار، يسمح للمصنعين باستخراج المزيد من عزم الدوران من حجم إطار معين. هذا الاتجاه نحو التصغير دون التضحية بالأداء يتيح تصميم آلات أكثر إحكاما وقوة. يعد البحث في المواد المغناطيسية الجديدة والهندسة الكهرومغناطيسية المحسنة بمزيد من المكاسب في الكفاءة وإنتاج عزم الدوران.

التكامل مع أنظمة التحكم المتقدمة هو الاتجاه السائد، مدفوعًا إلى حد كبير بالاعتماد المتزايد على حلقة مغلقة التكنولوجيا. التمييز بين أنظمة السائر والمؤازرة غير واضح محرك السائر مع التشفير تصبح الحلول أكثر فعالية من حيث التكلفة وواسعة الانتشار. ستتميز برامج التشغيل المستقبلية بخوارزميات أكثر تعقيدًا لا تصحح أخطاء الموضع فحسب، بل تعمل أيضًا على تخفيف الاهتزازات بشكل فعال وتحسين الاستهلاك الحالي في الوقت الفعلي بناءً على الحمل. هذا التحكم الذكي يزيد من عزم دوران المحرك المتاحة مع تحسين النعومة والكفاءة.

ال زيادة الطلب على المحركات ذات عزم الدوران العالي الموفرة للطاقة يؤثر على أولويات التصميم. نظرًا لأن الاستدامة أصبحت شاغلًا هندسيًا أساسيًا، هناك دافع لتقليل استهلاك الطاقة المتأصل في المحركات السائر، والتي عادةً ما تسحب تيارًا كاملاً حتى في حالة توقف تام. تظهر تقنيات التشغيل الجديدة التي يمكنها تقليل تيار المحرك ديناميكيًا عند امتلاءه عقد عزم الدوران ليست هناك حاجة إليها، مما يقلل بشكل كبير من استخدام الطاقة وتوليد الحرارة دون المساس بالأداء. وهذا مهم بشكل خاص للتطبيقات التي تعمل بالبطاريات والمنشآت الصناعية واسعة النطاق حيث تكون تكاليف الطاقة كبيرة.

الاستنتاج

محركات السائر ذات عزم الدوران العالي هي تقنية تمكينية مهمة لمجموعة واسعة من التطبيقات الحديثة التي تتطلب مزيجًا من التحكم الموضعي الدقيق والقوة الميكانيكية الكبيرة. من المفاصل المفصلية أذرع الروبوت إلى محركات الأقراص القوية أجهزة التوجيه باستخدام الحاسب الآلي والمحركات الموثوقة في المعدات الطبية توفر هذه المحركات حلاً فريدًا يوازن بين الأداء والبساطة والفعالية من حيث التكلفة.

ال effective selection and use of a محرك متدرج ذو عزم دوران عالي يتوقف الأمر على فهم شامل لمتطلبات التطبيق، ولا سيما عزم الدوران المطلوب عبر نطاق سرعة التشغيل بأكمله. من الضروري النظر بعناية في عوامل مثل حجم المحرك والمواصفات الكهربائية والظروف البيئية. علاوة على ذلك، فإن تحقيق الأداء الأمثل أمر مستحيل دون إقران المحرك بمحرك ومصدر طاقة متطابقين بشكل صحيح.
