محرك بتيار مستمر بدون فرش بقطر 57 مم BL57- Jiangsu Retek Motion Co., Ltd.

منصة BLDC الصناعية مقاس 57 مم (مكافئة NEMA 23).

تعد منصة محرك BLDC بقطر 57 مم معيارًا صناعيًا متعدد الاستخدامات، يتوافق تقريبًا مع حجم إطار NEMA 23.

تتميز هذه المحركات بتصميم متوازن، مما يوفر عزم دوران وسرعة مناسبين للتشغيل الآلي للأغراض العامة. وهي تعمل عادةً في نطاق 24VDC إلى 48VDC، مما يوفر طاقة مستمرة من 100W إلى 400W. يسمح الإطار مقاس 57 مم بالتكامل الفعال للمكونات الداخلية، بما في ذلك مستشعرات Hall أو أجهزة التشفير منخفضة المستوى، مع الحفاظ على مساحة سطحية جيدة لتبديد الحرارة السلبي. تم تحسين مجموعة الفتحات/الأعمدة لتقليل الضوضاء الصوتية، مما يجعلها مناسبة لبيئات التشغيل الآلي للمكاتب والمختبرات.

مقدمة

المعلمات التفصيلية وبيانات الأداء

RETEK: حلول BLDC الموحدة للأتمتة

توفر شركة Suzhou Retek Electric Technology Co., Ltd. سلسلة BL57 كمكون أساسي للأتمتة ذات الحمل المتوسط. تم تصميم هذه السلسلة للاستبدال المباشر في الأنظمة التي تستخدم حاليًا NEMA 23 stepper أو المحركات المصقولة الأقدم، مما يوفر كفاءة فورية وتحسينات في الاستجابة الديناميكية. تخضع محركاتنا مقاس 57 مم لفحوصات صارمة لتحمل الأبعاد، مما يضمن الملاءمة والمحاذاة القابلة للتكرار في الآليات الدقيقة. ينصب تركيز خط BL57 على تقديم أداء موثوق به مع عمر تشغيلي طويل.

التطبيقات

ويسلط الضوء على التكنولوجيا المتقدمة

التطبيقات النموذجية لمحركات BLDC BL57 (57 مم).

الطباعة ثلاثية الأبعاد والتصنيع الإضافي: تتطلب محركات المحور Z ومحركات البثق عالية السرعة تسارعًا أسرع من السائر. التحدي: تقليل الرنين داخل هيكل الآلة.
أتمتة المختبرات: معدات تحديد المواقع والتوزيع، تتطلب تشغيلًا هادئًا وتحكمًا دقيقًا في السرعة.
آلات النسيج: تشغيل أدوات الشد والمغذيات ورؤوس القطع الصغيرة.
أنظمة النقل الصغيرة: محركات الأقراص لمعالجة المواد الخفيفة وخطوط التعبئة والتغليف.

المواصفات الفنية

الاستخدام الصناعي والتجاري

المعلمات الفنية (سلسلة BL57)

المعلمة	النطاق/القيمة النموذجية	وحدة
القطر الخارجي	57	مم
نطاق الجهد الاسمي	24 إلى 48	VDC
تصنيف الطاقة المستمرة	100 إلى 400	دبليو
ثابت عزم الدوران (KT)	0.08 إلى 0.2	نانومتر / أ
سرعة عدم التحميل	3000 إلى 8000	دورة في الدقيقة
خيارات ردود الفعل	أجهزة استشعار القاعة، التشفير التزايدي	اكتب

معلومات إضافية

التفاصيل والملاحظات التكميلية

سير عمل الإنتاج والتخصيص المتكامل

يشتمل خط الإنتاج BL57 على عمليات تعبئة ومغنطة شبه آلية لضمان الاتساق عبر الدفعات. نحن نقدم تقارير مفصلة عن الخصائص الكهربائية (ثبات EMF الخلفي) لكل شحنة دفعة كبيرة.

ميزات رمح مخصص: دمج المسطحات والممرات الرئيسية وتجويف الإخراج الدقيق لتتوافق مع متطلبات علبة التروس أو أدوات التوصيل المحددة.
تكامل ردود الفعل: أجهزة التشفير التزايدية أو المطلقة المثبتة في المصنع، والتي تمت محاذاتها مسبقًا واختبارها للتأكد من دقة التبديل.
خياطة الموصل: تقديم موصلات صناعية M8 أو M12 كبدائل لأسلاك الرصاص القياسية للأسلاك الميدانية القوية.
تحسين اللف: تصميم اللفات لتحقيق عزم دوران أعلى (منخفض كيلو فولت) أو سرعة أعلى (كيلو فولت عالية) داخل غلاف 24 فولت أو 48 فولت.

الخدمة والدعم

المزايا التقنية وميزات التصميم الأساسية

توافق نيما 23: تعمل أبعاد التركيب القياسية على تبسيط التكامل الميكانيكي والتحويل من أنظمة المحركات السائر القديمة.
الأداء الصوتي الأمثل: يؤدي الاختيار الدقيق لبنية التعبئة وملاءمة المكونات إلى تقليل الضوضاء الناتجة ذاتيًا، وهو مناسب للبيئات الحساسة للضوضاء.
استجابة ديناميكية عالية: يسمح القصور الذاتي للدوار المعتدل بالتسارع والتباطؤ السريع، مما يحسن إنتاجية الماكينة مقارنة بالبدائل المصقولة.
فعالية التكلفة على نطاق واسع: يتيح استخدام حجم إطار قياسي للغاية إمكانية التصنيع وقابلية التوسع على نحو محسّن من حيث التكلفة.
محامل قوية: محامل كروية طويلة العمر ومُشحمة مسبقًا ومناسبة للتشغيل الصناعي المستمر عالي السرعة.

الأسئلة المتداولة

استفسارات مشتركة بخصوص محركات BL57

س: هل يمكن لسلسلة BL57 أن تعمل في وضع التحكم في موضع الحلقة المغلقة؟
ج: نعم. من خلال دمج جهاز التشفير التزايدي، يمكن استخدام المحرك BL57 بسلاسة مع محرك مؤازر لتوفير التحكم الدقيق في الموضع والسرعة لملفات الحركة المطلوبة.

س: ما فائدة استخدام BLDC على NEMA 23 Stepper بهذا الحجم؟
ج: توفر محركات BLDC قدرة سرعة أعلى بكثير وتعمل بكفاءة أكبر، خاصة عند السرعات العالية. إنها تتجنب مشكلات فقدان الخطوة وتوليد الحرارة العالية المرتبطة بأجهزة السائر عند استخدام الخطوات الدقيقة.

س: كيف يمكنني تحديد الجهد الأمثل (24VDC أو 48VDC) لتطبيقي؟
ج: إذا كان التطبيق يتطلب سرعة أعلى أو إذا كان القيد الحالي مثيرًا للقلق، فيفضل بشكل عام 48VDC لأنه يسحب نصف التيار لنفس خرج الطاقة. يتم استخدام 24VDC عندما تكون سلامة البطارية أو البنية التحتية الحالية لإمدادات الطاقة مقتصرة على هذا الجهد.

الموارد

دليل اختيار المواد المتقدمة

السكن: سبائك الألومنيوم المصبوبة مع أغطية طرفية مصنوعة بدقة لضمان التوصيل الحراري والمحاذاة. النهاية عادة ما تكون بأكسيد أسود لتحسين مقاومة الخدش.

مادة العمود: يعد الفولاذ الكربوني المقوى 45# معيارًا، مما يوفر توازنًا بين القوة وسهولة التشغيل. تتوفر خيارات الفولاذ المقاوم للصدأ للأغذية أو المعدات الطبية.

درجة المغناطيس: يتم استخدام مغناطيس N42 أو N45 NdFeB القياسي، لتحقيق التوازن بين التكلفة والأداء لمهام الأتمتة العامة.

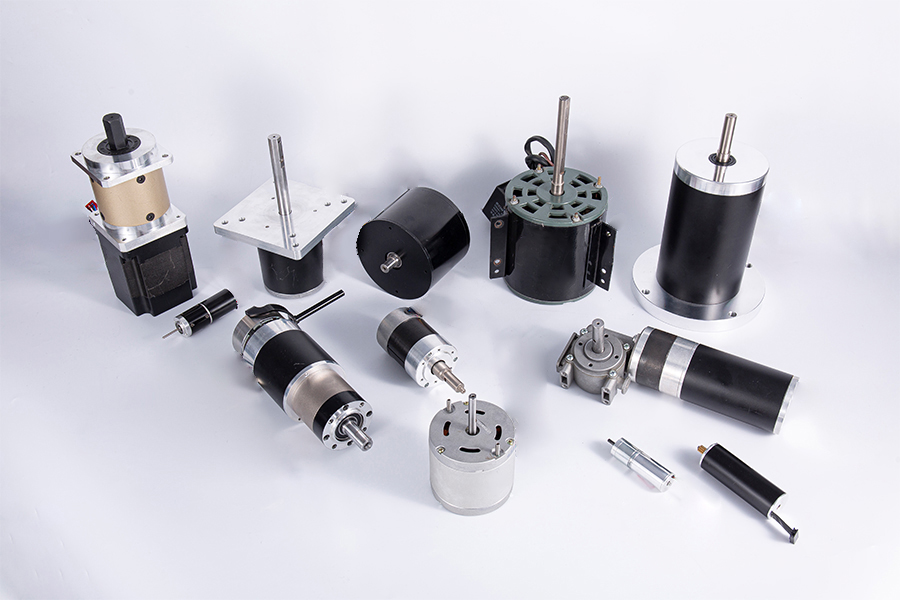

About شركة سوتشو ريتيك للتكنولوجيا الكهربائية المحدودة

على عكس موردي المحركات الآخرين، يمنع نظام Retek الهندسي بيع محركاتنا ومكوناتنا عن طريق الكتالوج حيث يتم تخصيص كل طراز لعملائنا. يتم التأكد من العملاء أن كل مكون يتلقونه من Retek مصمم مع وضع مواصفاتهم الدقيقة في الاعتبار. إن حلولنا الشاملة هي مزيج من ابتكاراتنا وشراكة العمل الوثيقة مع عملائنا وموردينا.

As China محرك بتيار مستمر بدون فرش بقطر 57 مم BL57 Manufacturers and Wholesale محرك بتيار مستمر بدون فرش بقطر 57 مم BL57 OEM/ODM Suppliers, Retek business consists of three platforms: Motors, Die-Casting and CNC manufacturing and wire harness. Retek products are widely supplied for residential fans, vents, boats, airplanes, medical facilities, laboratory facilities, trucks and other automotive machines.

مرحبًا بك في إرسال طلب عرض الأسعار إلينا، ويُعتقد أنك ستحصل على أفضل المنتجات والخدمات الفعالة من حيث التكلفة هنا!
