كيف أختار محرك السائر ذو عزم الدوران العالي المناسب لتطبيقي؟
يعد اختيار المحرك السائر ذو عزم الدوران العالي الأمثل قرارًا هندسيًا حاسمًا يؤثر بشكل مباشر على أداء التطبيق وموثوقيته وفعاليته من حيث التكلفة. وعلى عكس المكونات القياسية الجاهزة، فإن هذه المحركات ليست حلاً واحدًا يناسب الجميع. تتطلب العملية فحصًا دقيقًا لخصائص المحرك وفهمًا عميقًا لمتطلبات التطبيق.
قبل الخوض في معايير الاختيار، من الضروري فهم ما يميز محرك السائر ذو عزم الدوران العالي. بشكل أساسي، يقوم محرك متدرج بتحويل النبضات الإلكترونية إلى حركات عمود ميكانيكية دقيقة. يشير تصنيف "عزم الدوران العالي" إلى المحركات المصممة لتوفير قوة دوران أعلى بكثير بسرعات منخفضة مقارنة بنظيراتها القياسية. وهذا يجعلها لا غنى عنها في التطبيقات التي تتطلب قوة إمساك عالية أو القدرة على نقل الأحمال الثقيلة بدقة. يعتمد عزم الدوران الناتج في المقام الأول على الحجم المادي للمحرك، والتصميم المغناطيسي الداخلي، والتيار الذي يوفره سائقه. هذه العلاقة بين التصميم المادي والمدخلات الكهربائية هي حجر الزاوية في اختيار المحرك المناسب. يدرك المورد الذي يقدم التخصيص أن تحقيق التوازن الصحيح أمر بالغ الأهمية، حيث يمكن تصميم كل نموذج وفقًا لمتطلبات العملاء المحددة، مما يضمن تصميم كل مكون مع وضع المواصفات الدقيقة في الاعتبار.
إطار خطوة بخطوة للاختيار
يمكن تقسيم عملية الاختيار إلى تقييم منهجي لمتطلبات التطبيق الخاص بك مقابل قدرات المحرك.
1. حدد المتطلبات الميكانيكية لتطبيقك
الخطوة الأولى والأكثر أهمية هي تحديد المتطلبات الميكانيكية لنظامك. يتضمن ذلك حساب الحمل والسرعة والدقة المطلوبة.
متطلبات عزم الدوران: هذا هو العامل الأكثر أهمية. يجب عليك تحديد كل من عقد عزم الدوران ، وهو عزم الدوران الذي يمكن أن يمارسه المحرك عندما يكون ثابتًا ومنشطًا، و عزم الدوران الديناميكي مطلوب لتسريع وتحريك الحمل. يجب أن يكون عزم الدوران الديناميكي كافياً للتغلب على القصور الذاتي للحمل وأي احتكاك موجود في النظام. يعد التقليل من عزم الدوران سببًا شائعًا لفشل المحرك، مما يؤدي إلى فقدان الخطوات، والتوقف، وتوليد الحرارة المفرطة. من الحكمة دائمًا تضمين هامش أمان، عادةً ما يتراوح بين 20 إلى 30%، أعلى من الحد الأقصى المحسوب لمتطلبات عزم الدوران. وهذا يضمن التشغيل الموثوق به في ظل الظروف المتغيرة ويطيل العمر التشغيلي للمحرك.
متطلبات السرعة: يعد نطاق السرعة التشغيلية لتطبيقك أمرًا حيويًا لأن خرج عزم دوران المحرك يرتبط عكسًا بسرعته. مع زيادة سرعة الدوران، يتناقص عزم الدوران المتوفر، وهي علاقة ممثلة بيانيًا بـ a منحنى سرعة عزم الدوران . سيحتاج التطبيق الذي يتطلب عزم دوران عاليًا بسرعات عالية إلى محرك أكبر وأقوى أو تقنية مختلفة تمامًا. يجب عليك تحديد السرعة القصوى التي يجب أن يعمل بها التطبيق الخاص بك والتحقق من أن المحرك يمكنه توفير عزم الدوران اللازم بهذه السرعة من منحنى سرعة عزم الدوران.
القرار والدقة: سوف تؤثر الدقة الموضعية المطلوبة على اختيار زاوية الخطوة. تتمتع المحركات القياسية بزاوية خطوة تبلغ 1.8 درجة (200 خطوة لكل دورة)، بينما توفر النماذج عالية الدقة زاوية خطوة تبلغ 0.9 درجة (400 خطوة لكل دورة). بالنسبة للتطبيقات التي تتطلب حركة سلسة جدًا وتحديد موضع أكثر دقة، com.com.microstepping يمكن استخدام برامج التشغيل لتقسيم هذه الخطوات الأساسية إلكترونيًا، ولكن من المهم ملاحظة أن الخطوات الدقيقة يمكن أن تقلل قليلاً من عزم الدوران المتاح. ستحدد الدقة المطلوبة مستوى التحكم الضروري ونوع تقنية السائق.
2. تحديد المعوقات المادية والبيئية
يجب أن يتناسب المحرك فعليًا مع التصميم الخاص بك وأن يتحمل بيئة التشغيل الخاصة به.

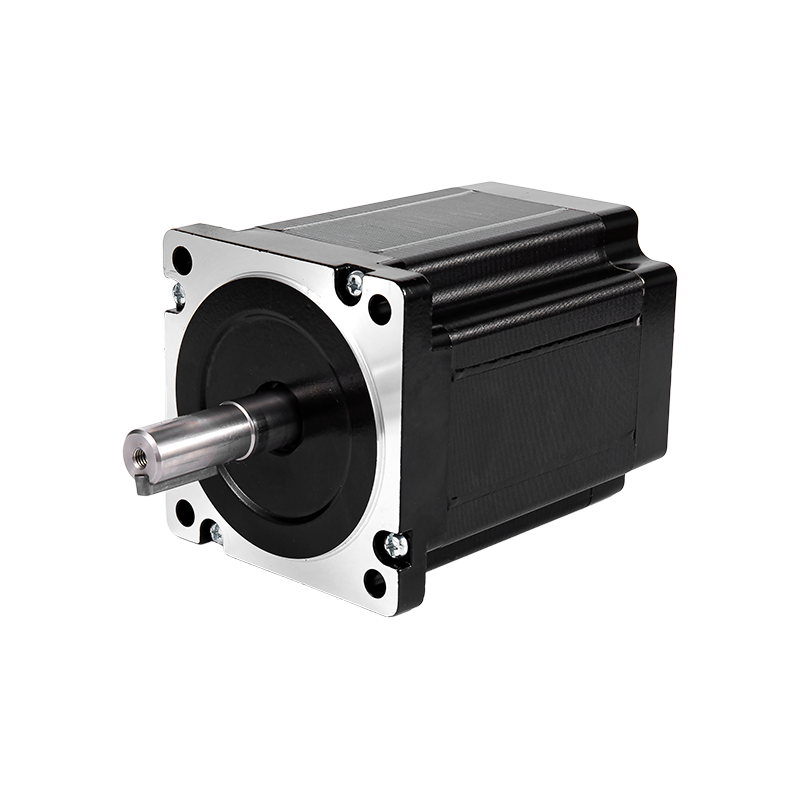

الحجم والتركيب (حجم إطار NEMA): غالبًا ما يتم توحيد الأبعاد المادية للمحرك بواسطة أحجام إطارات نيما (مثل نيما 17، أو نيما 23، أو نيما 34). يسمح حجم الإطار الأكبر بشكل عام بإنتاج عزم دوران أعلى. يجب عليك تحديد حجم الإطار الذي يناسب التصميم الميكانيكي الخاص بك ويوفر واجهة التثبيت اللازمة. علاوة على ذلك، يمكن أن يكون وزن المحرك مصدر قلق في التطبيقات المحمولة أو ذات الحركة العمودية.
الظروف البيئية: تؤثر بيئة التشغيل بشكل عميق على اختيار المحرك وطول العمر. ضع في اعتبارك عوامل مثل درجة الحرارة المحيطة، ووجود الملوثات، والرطوبة، والاهتزازات. المحركات القياسية مناسبة للبيئات الحميدة، ولكن التطبيقات فيها المرافق الطبية أو مرافق المختبر قد تتطلب مكونات متوافقة مع غرف الأبحاث. تتطلب البيئات القاسية، مثل تلك الموجودة في آلات السيارات أو الأماكن الصناعية الخارجية، محركات ذات مواصفات محددة تصنيفات حماية الدخول (IP). للحماية من الغبار والرطوبة. قد تتطلب درجات الحرارة المحيطة المرتفعة محركًا ذو درجة حرارة عزل أعلى أو تبريدًا قسريًا لمنع إزالة مغنطة المغناطيس الداخلي.
3. حدد المكونات الكهربائية المناسبة
لا يعمل محرك السائر بمعزل عن الآخر؛ إنه جزء من النظام. يعد اختيار برنامج التشغيل ومصدر الطاقة جزءًا لا يتجزأ من تحقيق الأداء المطلوب.
اختيار السائق: السائق هو وحدة التحكم الإلكترونية التي تترجم إشارات النبض من المفهرس أو وحدة التحكم في الحركة إلى التيار المرسل إلى ملفات المحرك. يجب أن يتطابق التصنيف الحالي للسائق مع تيار طور المحرك أو يتجاوزه. اختيار برنامج التشغيل الذي يدعم com.com.microstepping يمكن أن تحسن بشكل كبير من نعومة الحركة وتقليل الضوضاء المسموعة. علاوة على ذلك، غالبًا ما تدمج برامج التشغيل الحديثة خوارزميات متقدمة لتقليل الرنين وتحسين خرج عزم الدوران عبر نطاق السرعة. يعد التآزر بين المحرك والسائق أمرًا بالغ الأهمية لدرجة أن شراكة العمل الوثيقة مع المورد الخاص بك يمكن أن تؤدي إلى حل شامل يجمع بين الابتكار والأداء العملي.
متطلبات إمدادات الطاقة: يجب أن يوفر مصدر الطاقة جهدًا وتيارًا قادرًا على تشغيل المحرك عند مستوى الأداء المطلوب. القاعدة العامة هي أن الجهد العالي للإمداد يسمح للمحرك بتحقيق سرعات أعلى دون خسارة كبيرة في عزم الدوران. يجب أن يكون حجم مصدر الطاقة مناسبًا لتوصيل التيار اللازم لملفات المحرك، خاصة في ظل ظروف الحمل القصوى. سيؤدي مصدر الطاقة الأصغر حجمًا إلى مشكلات في الأداء وفشل محتمل.
4. النظر في تحسين الأداء وضمان الجودة
بالإضافة إلى المواصفات الأساسية، هناك عدة عوامل تساهم في نجاح التكامل على المدى الطويل.
أهمية مراقبة الجودة: تعتمد موثوقية نظام الحركة على اتساق ومتانة مكوناته. قوية نظام مراقبة الجودة غير قابل للتفاوض لضمان جودة جيدة ومستقرة. وهذا يعني أن كل محرك يجب أن يعمل بشكل مماثل لمواصفاته، دفعة تلو الأخرى. يمكن أن تؤدي التناقضات في التصنيع إلى فشل الحقول وتوقف العمل وزيادة التكاليف. عند تقييم الموردين، يجب أن يكون التزامهم بضمان الجودة هو الاعتبار الأساسي.
قيمة المورد الشامل: يمكن أن يؤدي الحصول على المكونات من بائعين متعددين إلى ظهور مشكلات التوافق والتعقيد اللوجستي. هناك ميزة كبيرة في العمل مع مورد يقدم سلسلة كاملة من المنتجات، مما يتيح تجربة شراء "شاملة". وينطبق هذا بشكل خاص عندما يتضمن المشروع قدرات تصنيعية تكميلية، مثل العبوات المخصصة عبر يموت الصب أو specialized يسخر الأسلاك . إن وجود نقطة اتصال واحدة لتجميع ميكاترونيك كامل يعمل على تبسيط سلسلة التوريد ويضمن تكاملًا أفضل بين الأجزاء.
ملخص لمعلمات الاختيار الرئيسية
يدمج الجدول التالي العوامل الأساسية التي يجب مراعاتها أثناء عملية الاختيار.
| عامل الاختيار | الأسئلة الرئيسية للإجابة | التأثير على الاختيار |
| عزم الدوران | ما هي الذروة وعزم الدوران المستمر المطلوب؟ ما هو الحمل الجمود؟ | يحدد الحجم الفعلي (إطار NEMA) والتصنيف الحالي للمحرك. |
| السرعة | ما هي السرعة القصوى للتشغيل؟ ما هو التسارع المطلوب؟ | يؤثر على الحاجة إلى مصدر جهد أعلى ويؤثر على عزم الدوران القابل للاستخدام. |
| الدقة والقرار | ما هو التسامح الموضعي؟ هل الحركة السلسة أمر بالغ الأهمية؟ | يوجه اختيار زاوية الخطوة (على سبيل المثال، 1.8 درجة مقابل 0.9 درجة) وإمكانية التنقل الدقيق للسائق. |
| البيئة المادية | ما هي درجات الحرارة والرطوبة ومستويات الملوثات؟ | يملي متطلبات الأختام (تصنيف IP)، وفئة العزل، وطرق التبريد. |
| النظام الكهربائي | ما هي القوة المتوفرة؟ ما هي وحدة التحكم المستخدمة؟ | يحدد التيار/الجهد المتوافق للسائق ومتطلبات الواجهة. |
